多晶莫來(lái)石纖維在國(guó)內(nèi)屬于比較新型的一種氧化鋁纖維產(chǎn)品，其AL2O3的含量在80%以上，該產(chǎn)品主晶相為莫來(lái)石相，使用溫度在1500-1700℃，高出普通玻璃纖維400℃左右。其作為絕熱材料可長(zhǎng)期使用在1600℃以下的高溫?zé)峁じG爐，它的出現(xiàn)，顯著提高了設(shè)備熱效率，大幅度節(jié)約能源，提高生產(chǎn)力，猶如掀起一場(chǎng)工業(yè)窯爐的革命。

    1、多晶莫來(lái)石纖維的應(yīng)用

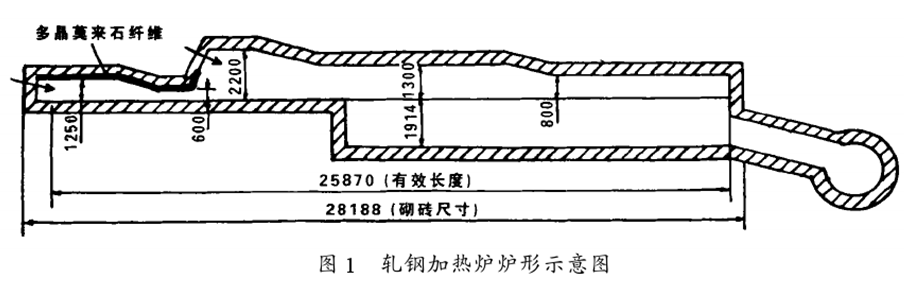

    在國(guó)內(nèi)，連軋加熱爐上應(yīng)用多晶莫來(lái)石纖維已經(jīng)得到了推廣并取得了良好的效果。多晶莫來(lái)石纖維屬于超輕質(zhì)高溫耐火纖維，其特點(diǎn)是容量請(qǐng)、蓄熱量小、導(dǎo)熱系數(shù)小、使用溫度高。根據(jù)使用范圍的不同，可制作成多晶莫來(lái)石纖維棉、板、氈、毯、模塊、紙等等，可廣泛應(yīng)用于冶金、機(jī)械、陶瓷、電子、石化等領(lǐng)域的高溫工業(yè)窯爐及其他熱工設(shè)備。例如：多晶莫來(lái)石纖維在加熱爐使用，連軋加熱爐高溫段爐頂外表面溫度較高，散熱損失大，操作環(huán)境較為惡劣。如果在高溫段爐頂內(nèi)表面貼上多晶莫來(lái)石纖維，可以減少爐頂散熱損失，降低爐頂外表溫度。也就是說(shuō)，既能節(jié)約能源，又可改善操作環(huán)境。 如圖1所示，均熱段高1250mm，加熱段與均熱段過(guò)渡區(qū)高也僅為600mm,燒嘴火焰和爐內(nèi)氣流沖刷力較大，如果選用容重太輕的材料，抗火焰氣流沖刷的能力差；若選用太重的材料，則容易脫落。又由于爐頂內(nèi)表面不宜用散狀纖維棉，只能選用粘貼模塊。因此選用 PMF200系列較為適宜。

    2、多晶莫來(lái)石纖維模塊在加熱爐上的施工方式

    多晶莫來(lái)石纖維模塊施工相當(dāng)簡(jiǎn)便，其要點(diǎn)為：（1）去除爐體表面的灰渣和結(jié)瘤，使其平整、清潔；（2）在爐頂貼面和纖維貼面各涂上一層專(zhuān)用的高溫粘結(jié)劑，按一定的規(guī)則逐塊粘貼，用木板將其壓平；（3）在壓平的纖維表面噴灑一層固化劑。經(jīng)驗(yàn)表明，為保證施工質(zhì)量，應(yīng)注意以下幾點(diǎn)：①爐體表面平整、清潔；溫粘結(jié)劑涂層均勻；③貼時(shí)纖維相互間要有一定的壓縮。

    3、多晶莫來(lái)石纖維的使用效果

    (1)使用壽命

    多晶莫來(lái)石纖維在加熱爐上使用達(dá)到了預(yù)想的效果。使用一年以后貼層表面還是比較平整，燒損并不明顯，而且所貼區(qū)域（除爐體本身不平整的部位，約5m2)未發(fā)現(xiàn)脫落現(xiàn)象。由此可以預(yù)計(jì)，使用壽命至少可達(dá)一年半以上。

    (2)節(jié)能效果

    加熱爐在使用多晶莫來(lái)石纖維后，高溫段爐頂外表溫度明顯下降，這說(shuō)明爐體散熱損失明顯減少。

    多晶莫來(lái)石纖維已經(jīng)逐步取代重型耐火材料，在熱工窯爐設(shè)備上取得了顯著的效果，并提高企業(yè)的敬意效益。很大程度上改善才做環(huán)境并對(duì)窯爐本身起到了一定的保護(hù)作用，延長(zhǎng)使用壽命，是未來(lái)工業(yè)熱工窯爐大力推廣使用的環(huán)保節(jié)能新產(chǎn)品。
