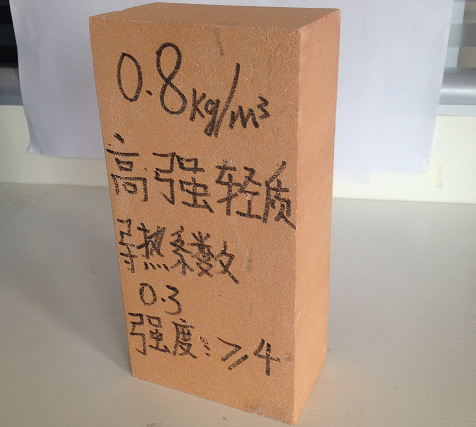

1.常用輕質粘土磚生產方法

  常用輕質粘土磚的生產原料是粉煤灰沉珠、漂珠、硬質粘土和軟質粘土，結合劑可選用水玻璃、硫酸鋁、磷酸鋁、高鋁水泥、酚醛樹脂、改性樹脂及其復合物。其配比如下：粉煤灰空心漂珠35～50%，沉珠+硬質粘土25～30%，軟質粘土<15%，復合結合劑<10%。將配制的原料在混碾機內進行混練。加料順序：空心漂珠、沉珠、硬質粘土、軟質粘土，最后加結合劑。混練15min，泥料水分控制在10～35%。經困料后，用20~60t壓磚機成型。磚坯在150～200℃下進行干燥，干燥至恒重即為成品。
  用以上的原料配比可制造體積密度為1.0g/cm3的輕質粘土磚。其導熱系數為0.36W/（m.K），常溫耐壓強度4.55MPa。根據要求調整配方中空心漂珠含量從90～15%，沉珠+硬粘土含量從0～60%，可制造體積密度從0.4g/cm3至1.5g/cm3的各種不燒粘土輕質磚。

2.用稻殼灰生產輕質粘土磚的方法:

　　以耐火粘土為原料，以CaO為礦化劑，用稻殼燒失物可制造輕質粘土磚。其配料比如下：稻殼灰55％，耐火粘土45％。將稻殼在900℃以上的溫度下灼燒，可獲得稻殼灰。將耐火粘土通過0.15mm的篩網，以作填充料。將物料按比例配制，并加入結合劑，制成泥料。用半干法成型，坯體水分應小于4%。磚坯經干燥后在1200℃下燒成。這種用稻殼制造的輕質粘土磚體積密度為0.61g/cm3，耐壓強度0.81MPa，導熱系數0.12W/（m～K）。這種磚可在1200℃下使用。

3.用可燃加入物法生產輕質粘土磚的方法:

　　輕質粘土磚的主要原料是粘土輕骨料和粘土粉，燒失物為鋸木屑。原料經破碎、粉碎后的粒度要求如下：輕骨料：0.25～0.147mm<25%，<0.088mm>55%，粘土<0.088mm占90%以上。鋸木屑需過1mm的篩分方可使用。混料在攪拌機上進行。加料順序：先加入輕骨料和粘土，干混2min后，再加入水，濕混6min后出料。泥料水分為17～20%。
　　泥料經24h困料后，用摩擦壓磚機成型。磚坯經隧道干燥器進行干燥，干燥溫度為80~250℃，磚坯殘余水分控制在小于2%。燒成在倒焰窯中進行，最高燒成溫度為1250℃，保溫4h，自然冷卻24h后方可出窯。
