硅酸鋁纖維氈，是以焦寶石為主要原料，在熔融、出絲（在出絲過(guò)程中加入適量粘合劑）、固化室固化、切割等工序制成。成型的硅酸鋁纖維制品不僅是一種保溫材料，同樣也具有節(jié)能降耗的效果。
由于硅酸鋁耐火纖維氈在平面方向上強(qiáng)度差，導(dǎo)熱性大，因此爐膛壁采用層疊式的，也就是講耐火纖維切割成圖1所示，層疊爐壁在組裝時(shí)頂壓總纖維氈高度的10%，這樣的爐壁結(jié)構(gòu)強(qiáng)度增高了，保溫性能也好了，也就能承受一定程度的機(jī)械碰撞。另外，為了使纖維爐壁的表面能耐風(fēng)蝕，在纖維熱面噴涂一薄層工業(yè)用硅溶液，其表面形成一層薄薄的硬殼。在改造RJJ36-6型井式回火爐為耐火纖維氈爐膛時(shí)，內(nèi)表面噴涂了近一公斤的硅溶膠。
圖1 爐膛內(nèi)硅酸鋁耐火纖維氈
電阻絲為Ω4的OCr25Al5材質(zhì)的，制作成波折形，三相星形連接，每相長(zhǎng)34M，采用電壓為220伏，電阻絲的冷態(tài)電阻為3.962Ω，每相功率為11kw，表面負(fù)荷選2.46w/cm2。
電阻絲采用懸掛法固定，該方法有如下優(yōu)點(diǎn)：
（1）線材波形單線懸掛，相互遮蔽較少，有利于熱量的利用；
（2）用單線懸掛制造和布置容易，維修方便；
（3）可適當(dāng)降低電阻絲的表面負(fù)荷，增加電阻絲與硅酸鋁耐火纖維表面間的距離，將會(huì)提高電阻絲使用壽命，減弱“沖溫”現(xiàn)象。
結(jié)果：
空爐及負(fù)載升溫和保溫結(jié)果見(jiàn)表1，從表中可以看出，全纖井回火爐與原井式回火爐相比，空載升溫時(shí)間節(jié)省55%，耗電量節(jié)省57.5%；負(fù)載升溫時(shí)間節(jié)省46.6%，耗電量節(jié)省49.8%；空載保溫時(shí)耗電量節(jié)省38%，負(fù)載保溫時(shí)耗電量節(jié)省35.6%。

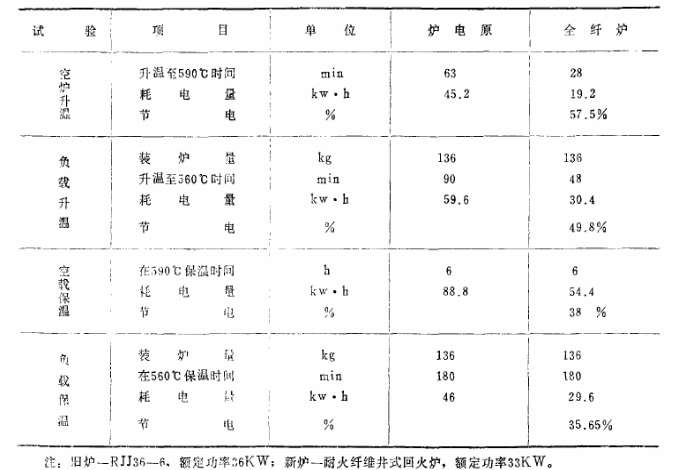

表1 新舊爐試驗(yàn)數(shù)據(jù)對(duì)比
在進(jìn)行45鋼連桿調(diào)質(zhì)的回火處理時(shí)，裝爐量為148公斤，原RJJ36-6型井式回火爐每爐耗電量為35.6度，現(xiàn)全纖井式回轉(zhuǎn)爐耗電量為23.2度，每爐節(jié)電35%。
在爐膛內(nèi)壁的硅酸鋁耐火纖維上噴涂一薄層工業(yè)用硅溶液能提高抗風(fēng)蝕能力，通過(guò)一年多的使用考核發(fā)現(xiàn)，硅酸鋁耐火纖維氈爐膛光潔，沒(méi)有纖維粉塵飛揚(yáng)。
“沖溫”現(xiàn)象并不嚴(yán)重，空爐保溫時(shí)被動(dòng)范圍最高可達(dá)±12℃。但當(dāng)爐內(nèi)有工件時(shí)，波動(dòng)范圍明顯減小，在正常回火生產(chǎn)時(shí)，在580℃保溫，溫度波動(dòng)范圍≤±6℃，爐內(nèi)工件愈多，波動(dòng)范圍愈小。
纖維表層噴涂一薄層硅溶液后，與未涂硅溶膠的相比，升溫速度略有下降，這可能與硅溶膠影響纖維的輻射率有關(guān)，這也可能是“沖溫”現(xiàn)象得到一定程度減弱的以外原因。
利用RJJ36-6型井式回火爐爐殼來(lái)制造纖維井式回火爐時(shí)，除儀表、電熱絲、耐火磚、金屬構(gòu)件等費(fèi)用外，僅用去硅酸鋁耐火纖維氈50kg、蛭石100kg，價(jià)約人民幣500元，按正常生產(chǎn)，不用半年的節(jié)電費(fèi)用就可補(bǔ)償投資費(fèi)用。
